Τοποθέτηση προϊόντος
Το JINGSUN JAM132D 815-850N είναι μια γκοφρέτα 210 mm 132 μισής-κομμένης N-τύπου διπλού γυαλιού Φ/Β μονάδα TOPCon, που καλύπτει ισχύ εξόδου από 815 W έως 850 W.
Υιοθετώντας διπλό γυαλί με επίστρωση 2,0mm+2.0mm, υποστηρίζει τάση συστήματος υψηλής DC 1500V.
Εξισορροπώντας την υψηλή παραγωγή ενέργειας, την ανώτερη αντοχή στις καιρικές συνθήκες και το χαμηλό κόστος κεφαλαίου, είναι η βέλτιστη μονάδα φωτοβολταϊκών-υψηλής ισχύος για φωτοβολταϊκές εγκαταστάσεις-χρήσιμης κλίμακας και έργα C&I σε στέγες.
Βασικά διαφοροποιημένα πλεονεκτήματα
Εξαιρετικά-Υψηλή ισχύς και ανώτερη απόδοση
Η μέγιστη απόδοση μιας μονάδας φτάνει τα 850 W με μέγιστη απόδοση έως και 27,12%, ανοχή ισχύος 0~{3}}W μόνο θετική, χωρίς αρνητική απώλεια ισχύος, παρέχοντας υψηλότερη παραγωγή ενέργειας στο ίδιο αποτύπωμα.
Συντελεστής χαμηλής θερμοκρασίας για σταθερή ετήσια παραγωγή
Συντελεστής θερμοκρασίας Pmax μόνο -0,350%/ βαθμός, πολύ μικρότερη υποβάθμιση ισχύος σε υψηλή θερμοκρασία από τις παραδοσιακές μονάδες τύπου P. Η ετήσια γραμμική υποβάθμιση της ισχύος είναι μόνο 0,45%, εξασφαλίζοντας σταθερά έσοδα από την ηλεκτρική ενέργεια για 30 χρόνια.
Μισή-Σχεδίαση πολλαπλών διαύλων-με Πολλαπλή-Προστασία μείωσης απωλειών
Η διάταξη 132-κελλίου (6×22) μισής κοπής-βελτιστοποιεί την απώλεια σκίασης, καταστέλλει τα hotspots και βελτιώνει την αντοχή σε μικρορωγμές, μειώνοντας δραστικά την απώλεια ισχύος για τοποθεσίες με σκίαση δέντρων και κτιρίων.
Διπλό γυαλί διπλής όψης για επιπλέον κέρδος ισχύος
Η διπλή γυάλινη δομή εξαλείφει τον κίνδυνο γήρανσης του συμβατικού πλαστικού φύλλου πλάτης. Η σχεδίαση διπλής όψης παρέχει έως και 10% επιπλέον ισχύ εξόδου συλλαμβάνοντας το ανακλώμενο φως του εδάφους, ιδανικό για τοποθεσίες που καλύπτονται από λιβάδια, άμμο και χιόνι-. Μπροστινό στατικό φορτίο 5400Pa & πίσω στατικό φορτίο 2400Pa παρέχουν εξαιρετική αντοχή στο χιόνι και τον αέρα.
Σύστημα υψηλής τάσης 1500V για μείωση του συνολικού κόστους BOS
Συμβατό με τάση συστήματος IEC 1500V DC, επιτρέποντας περισσότερες μονάδες ανά στοιχειοσειρά να μειώνουν την κατανάλωση καλωδίων, rack και μετατροπέων, μειώνοντας αποτελεσματικά το αρχικό CAPEX των φωτοβολταϊκών εγκαταστάσεων.
Βασικές Παράμετροι
|
Είδος |
Προσδιορισμός |
|
Τύπος κελιού |
N-Πληκτρολογήστε TOPCon |
|
Μέγεθος & Ποσότητα Γκοφρέτας |
210 mm, 132 μισά κελιά-κομμένα (6×22 διάταξη) |
|
Συνολική διάσταση |
2384×1303×33 χιλιοστά |
|
Καθαρό Βάρος |
38,5kg±3% |
|
Διαμόρφωση γυαλιού |
2,0mm+2.0mm με επίστρωση ημι-διπλό σκληρυμένο γυαλί |
|
Κουτί διακλάδωσης |
Αξιολόγηση IP68, 3 δίοδοι παράκαμψης |
|
Συνδετήρας |
Συμβατό με MC4 |
Βασικά Τεχνικά Πλεονεκτήματα
N-Τύπος TOPCon υψηλής απόδοσης-Τεχνολογία κυψελών υψηλής απόδοσης
Οι συμβατικές φωτοβολταϊκές μονάδες P-τύπου υφίστανται σοβαρή πτώση ισχύος σε υψηλή θερμοκρασία περιβάλλοντος. Οι κυψέλες τύπου N- διαθέτουν εξαιρετική απόδοση θερμοκρασίας:
Θερμοκρασία Συντελεστής Isc: +0.045%/ βαθμός
Θερμοκρασία Συντελεστής Voc: -0,275%/βαθμός
Θερμοκρασία Συντελεστής Pmax: -0,350%/βαθμός
Λιγότερη εξασθένηση ισχύος σε ζεστό καλοκαίρι και τροπικές περιοχές, καλύτερη αδύναμη-απόκριση στο φως και πολύ χαμηλότερη-μακροπρόθεσμη υποβάθμιση-που προκαλείται από το φως σε σύγκριση με τις μονάδες τύπου P-.
Βελτιστοποιημένη δομή μισού-Cut + Multi-Busbar
132 μισά-κομμένα κύτταρα διαχωρίζουν τη ροή ρεύματος για να λύσουν τρία κύρια σημεία πόνου στον κλάδο:
Σοβαρή απώλεια ισχύος που προκαλείται από μερική σκίαση.
Κίνδυνοι hotspot που οδηγούν σε εξάντληση μονάδων.
Μικρο-ρωγμές που δημιουργούνται κατά τη μεταφορά και την εγκατάσταση.
Βελτιώνει την ανοχή σφαλμάτων και μειώνει το κόστος αντικατάστασης και συντήρησης μετά τη{0}}λειτουργία.
Πλήρως σφραγισμένο Διπρόσωπο Διπλό Γυάλινο Ενθυλάκωση
Οι μπροστινές και οι πίσω πλευρές υιοθετούν ημι-υαλοπίνακα με επίστρωση 2 mm, αφαιρώντας πλήρως τη γήρανση και το διαπερατό από το νερό- πλαστικό πίσω φύλλο:
Αδιάβροχο,{0}}αντοχή στην υγρασία, στο αλάτι-ανθεκτικό σε ψεκασμό και στην υπεριώδη ακτινοβολία-αντοχή, που παρατείνει σημαντικά τη διάρκεια ζωής για παράκτιες και αλκαλικές τοποθεσίες-.
Η πίσω πλευρά συλλαμβάνει το ανακλώμενο φως του εδάφους για παραγωγή ενέργειας διπλής όψης, έως και 10% επιπλέον ισχύ εξόδου.
Χωρίς κιτρίνισμα ή αστοχία αποκόλλησης του οπίσθιου φύλλου, κατάλληλο για λειτουργία σε εξωτερικούς χώρους άνω των 25 ετών.
Συμβατότητα συστήματος υψηλής τάσης 1500V
Μέγιστη τάση συστήματος έως 1500V (πρότυπο IEC), με μέγιστη ασφάλεια σειράς ονομαστική στα 25A.
Ο σχεδιασμός υψηλής-τάσης συντομεύει το μήκος τοποθέτησης καλωδίων και μειώνει την ποσότητα του κιβωτίου ραφιών και συνδυαστή, μειώνοντας σημαντικά το κόστος του BOS - μια λύση βασικού κόστους-για μεγάλης κλίμακας-φωτοβολταϊκές εγκαταστάσεις κοινής ωφέλειας.
IP68 Πλήρως σφραγισμένο κουτί διακλάδωσης
Ενσωματωμένες-3 διόδους παράκαμψης για αυτόματη απομόνωση σκιασμένων κυψελών και αποφυγή πλήρους-διακοπής λειτουργίας της μονάδας. Η βαθμολογία σκόνης και αδιάβροχης IP68 εξασφαλίζει σταθερή λειτουργία κάτω από έντονη βροχή, αμμοθύελλα και ακραίες καιρικές συνθήκες.
STC Ηλεκτρικές Παράμετροι
Κατάσταση δοκιμής: Ακτινοβολία 1000W/m², Θερμοκρασία κυψέλης 25 μοίρες, AM1,5G
|
Μοντέλο |
Pmax(W) |
Voc(V) |
Vmp(V) |
Isc(A) |
Imp(A) |
Αποδοτικότητα ενότητας |
|
JAM132D-815 |
815 |
52.77 |
45.82 |
19.10 |
17.79 |
24.62% |
|
JAM132D-820 |
820 |
52.82 |
45.92 |
19.17 |
17.86 |
24.97% |
|
JAM132D-825 |
825 |
52.92 |
45.99 |
19.21 |
17.94 |
25.37% |
|
JAM132D-830 |
830 |
53.01 |
46.09 |
19.27 |
18.01 |
25.77% |
|
JAM132D-835 |
835 |
53.09 |
46.21 |
19.32 |
18.07 |
26.02% |
|
JAM132D-840 |
840 |
53.16 |
46.30 |
19.38 |
18.14 |
26.42% |
|
JAM132D-845 |
845 |
53.22 |
46.43 |
19.44 |
18.20 |
26.77% |
|
JAM132D-850 |
850 |
53.30 |
46.53 |
19.51 |
18.27 |
27.12% |
Σημειώσεις: Ανοχή ισχύος 0~+5W; Ανοχή μέτρησης STC: Pmax ±3%, Voc ±2%, Isc ±4%
Ηλεκτρικές παράμετροι NOCT
Ονομαστική θερμοκρασία κυψέλης λειτουργίας: 45±2 βαθμοί
|
Μοντέλο |
Pmax(W) |
Voc(V) |
Vmp(V) |
Isc(A) |
Imp(A) |
|
JAM132D-815 |
818 |
52.44 |
45.82 |
21.18 |
17.86 |
|
JAM132D-820 |
823 |
52.54 |
45.92 |
21.23 |
17.98 |
|
JAM132D-825 |
828 |
52.64 |
45.99 |
21.28 |
18.00 |
|
JAM132D-830 |
833 |
52.74 |
46.09 |
21.33 |
18.07 |
|
JAM132D-835 |
838 |
52.84 |
46.21 |
21.37 |
18.13 |
|
JAM132D-840 |
843 |
52.94 |
46.30 |
21.42 |
18.21 |
|
JAM132D-845 |
848 |
53.04 |
48.43 |
21.47 |
18.26 |
|
JAM132D-850 |
853 |
53.14 |
48.53 |
21.52 |
18.33 |
Γενικές Περιβαλλοντικές & Μηχανικές Παράμετροι
Εύρος θερμοκρασίας λειτουργίας: -40 βαθμοί ~ +85 βαθμοί
NOCT: 45±2 μοίρες
Μέγιστη τάση συστήματος: 1500V (IEC)
Μέγιστη βαθμολογία ασφάλειας σειράς: 25A
Μπροστινό Στατικό Φορτίο: 5400Pa; Πίσω Στατικό Φορτίο: 2400Pa
Μέγιστο κέρδος ισχύος διπλής όψης: 10% (Εξαρτάται από το albedo του εδάφους)
Κατηγορία Εφαρμογής Φωτιάς: Κατηγορία Α
Προδιαγραφές Μηχανολογικού & Καλωδίου
Καλώδιο εξόδου: 4mm² (IEC) / 12AWG (UL); Τυπικό μήκος +400mm / -200 mm, προσαρμόσιμο μήκος διαθέσιμο
Υποδοχή: Βύσμα & υποδοχή συμβατή με MC4
Συσκευασία: 33 μονάδες ανά παλέτα. 594 μονάδες ανά δοχείο 40'HC
Αξιοπιστία & Πολιτική Εκτεταμένης Εγγύησης
Κάλυψη διπλής εγγύησης
15-ετής πλήρης εγγύηση προϊόντος
Εγγύηση χωρίς ελαττώματα υλικού, χειροτεχνίας και συναρμολόγησης εντός 15 ετών. Παρέχεται υπηρεσία επισκευής ή αντικατάστασης για μη-μη τεχνητές βλάβες.
30 χρόνια γραμμική εγγύηση ισχύος
Η κορυφαία μακροπρόθεσμη εγγύηση ισχύος- του κλάδου, η ετήσια γραμμική υποβάθμιση της ισχύος περιορίζεται μόνο στο 0,45%, διασφαλίζοντας σταθερή παραγωγή ισχύος και έσοδα για φωτοβολταϊκές εγκαταστάσεις για πάνω από 30 χρόνια.
Πολυ-Αντοχή στις καιρικές συνθήκες
Υψηλή χωρητικότητα μηχανικού φορτίου: 5400Pa μπροστινό φορτίο χιονιού ταιριάζει σε μεγάλο-υψόμετρο και περιοχές με βαρύ χιόνι. Το πίσω φορτίο ανέμου 2400Pa αντέχει τον δυνατό άνεμο.
Πλήρης-Λειτουργία σταθερής θερμοκρασίας: Κανονική παραγωγή ενέργειας από -40 βαθμούς ακραίο κρύο έως 85 βαθμούς υψηλή θερμοκρασία, συμβατή με όλες τις κλιματικές ζώνες.
Κατά των-μικρορωγμών και χαμηλού κινδύνου hotspot: Η σχεδίαση μισής-κοπής μειώνει τη ροή ρεύματος για να αποφύγει την εξάντληση του hotspot και τους κινδύνους πυρκαγιάς.
Διάβρωση-Ανθεκτικό διπλό τζάμι: Χωρίς πλαστικό πίσω φύλλο, ανθεκτικό σε παράκτιες, αλατούχες-αλκαλικές και χημικές βιομηχανικές ζώνες με υψηλή διαβρωτική ατμόσφαιρα.
Σχεδιασμός Ηλεκτρικής Ασφάλειας
Αδιάβροχο κουτί διακλάδωσης IP68 με ανεξάρτητες διόδους παράκαμψης για αυτόματη απομόνωση των σκιασμένων κυψελών. Πλήρως συμβατό με τα πρότυπα ασφαλείας IEC, Fire Class A για ασφαλή λειτουργία Φ/Β εγκατάστασης.
Πλήρεις-Λύσεις εφαρμογής σεναρίου
Utility-Scale Ground PV Plants
Η υψηλή ισχύς 815–850W μειώνει την ποσότητα της μονάδας ανά χωρητικότητα MW. 1500V υψηλής τάσης κόβει το κόστος καλωδίων, πασσάλων και ραφιών. Το διπλό γυαλί διπλής όψης μεγιστοποιεί την απόκτηση ισχύος σε έρημο, λιβάδια και χιονοδρόμους, ιδανικό για μεγάλα φωτοβολταϊκά έργα επιπέδου GW-.
Εμπορικά & Βιομηχανικά Διανεμόμενα Φ/Β στέγης
Καθαρό βάρος 38,5 κιλά για στέγες από σκυρόδεμα και μέταλλο. Η απόδοση N-τύπου ανώτερης αδύναμης-φωτός παρέχει απόδοση υψηλότερης γενιάς για εργοστάσια με μερική σκίαση από κτίρια και δέντρα, ιδανική για-φωτοβολταϊκά συστήματα C&I ιδιοκατανάλωσης.

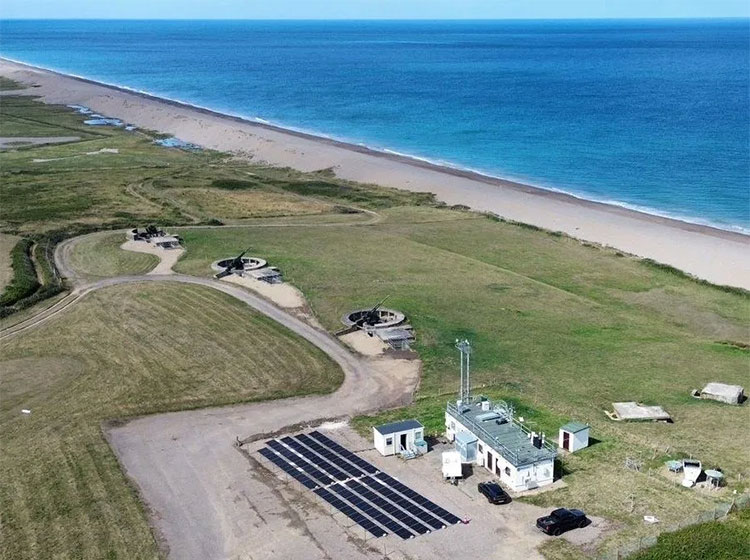

Παράκτια και αλμυρά-Αλκαλικά Υψηλά-Έργα διάβρωσης
Η διπλή ενθυλάκωση γυαλιού εξαλείφει την αποκόλληση των οπίσθιων φύλλων και τα σημεία πόνου γήρανσης που είναι κοινά στα παράκτια φωτοβολταϊκά συστήματα, αντιστέκεται στην ομίχλη αλατιού και στη διάβρωση της υγρασίας για να παρατείνει τη διάρκεια ζωής ολόκληρης της εγκατάστασης.
Προσαρμοσμένα ειδικά έργα
Ισχύει για απλά BIPV, αγροβολταϊκά και αλιευτικά-συμπληρωματικά έργα ΦΒ. Η δομή διπλής όψης χρησιμοποιεί πλήρως το ανακλώμενο φως από τη γεωργική γη και την επιφάνεια του νερού για να αυξήσει τα έσοδα από την ηλεκτρική ενέργεια.
Συχνές ερωτήσεις
Ε: Ποια είναι η ανοχή ισχύος των μονάδων;
Α: 0~+5Μόνο θετική ανοχή W, η εργοστασιακή ισχύς εξόδου δεν είναι ποτέ χαμηλότερη από την ονομαστική ισχύ χωρίς απώλεια αρνητικής απόκλισης.
Ε: Πόση επιπλέον ισχύς μπορούν να παράγουν οι διπροσωπικές μονάδες;
A: Έως και 10% κέρδος ισχύος ανάλογα με το albedo του εδάφους. καλύτερη απόδοση σε άμμο, χιόνι και λευκές στέγες.
Ε: Ποια είναι η μέγιστη συμβατή τάση συστήματος;
A: 1500V DC (πρότυπο IEC), βέλτιστη λύση χαμηλής-υψηλής τάσης-για φωτοβολταϊκές εγκαταστάσεις μεγάλης-κλίμακας.
Ε: Τι ακριβώς καλύπτει η πολιτική εγγύησης;
Α: 15 χρόνια πλήρης εγγύηση προϊόντος συν 30 χρόνια γραμμική εγγύηση ισχύος, ετήσια υποβάθμιση ισχύος περιορισμένη στο 0,45%.
Ε: Μπορούν να προσαρμοστούν το μήκος του καλωδίου και η εμφάνιση πλαισίου;
Α: Υποστηρίζονται προσαρμοσμένα χρώματα πλαισίου και θετικά/αρνητικά μήκη καλωδίων, επικοινωνήστε με την ομάδα πωλήσεων για εξατομικευμένες λύσεις.
Ε: Ποιο εύρος θερμοκρασίας λειτουργίας ισχύει;
Α: -40 μοίρες έως +85 μοίρες , κατάλληλο για όλες τις εγχώριες και υπερπόντιες τροπικές και ψυχρές κλιματικές ζώνες.
